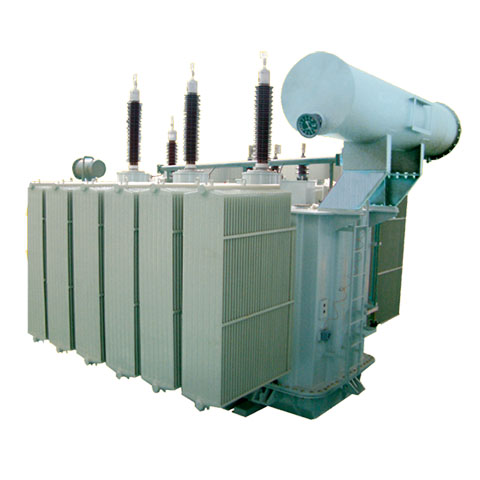

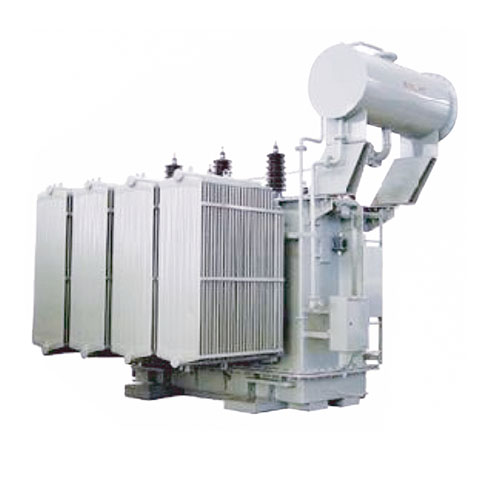

S11-35KV油浸式电力变压器

产品概述：

　　35kV级S11、SZ11、SFZ11油浸式电力变压器系列产品符合国际电工委员会IEC60076和中华人民共和国标准GB1094《电力变压器》、GB/T6451《三相油浸式电力变压器技术参数和要求》。本产品有载调压范围为35±2*2.5%kV、38.5±2*2.5%kV、35±3*2.5%kV、38.5±3*2.5%kV，可在一次侧借助于有载调压开关在调压范围内手动、电动或自动调整电压，以保证输出电压的稳定性。35kV级6300kVA以上变压器采用折板油箱，大大加强了油箱机械强度，减少了焊缝，提高了变压器外观质量。本产品为更新换代产品，具有较好的运行经济效益。

产品结构：

　　采用全斜阶梯接缝，改善磁通走向，消除铁芯在接缝处的局部磁通饱和现象，降低了铁芯的空载损耗、空载电流，并且降低了变压器噪音。

　　铁芯采用拉板结构，为了增强抗短路能力，在压板的周围分布了若干个压钉，上下高低压夹件采用支撑梁连接，使铁芯成一个整体。

　　另外，铁芯柱表面涂硅钢片专用端面胶，使硅钢片片与片之间粘接起来，经固化后使铁芯成为一体。器身下部与油箱箱壁之间采用高强度电工层压木支撑，使得器身下部定位安全可靠。
