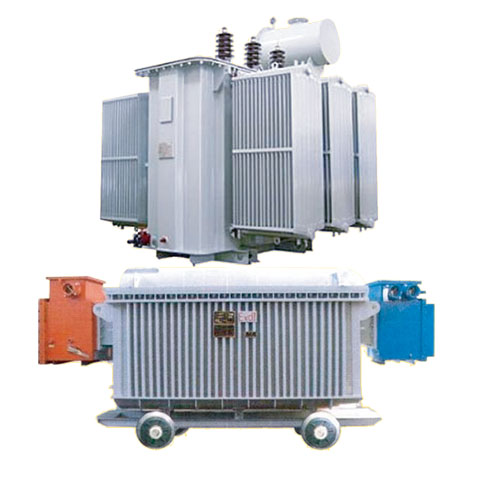

ZS系列整流变压器

整流变压器（ZS型、ZSS型）

产品概述：

　　整流变压器是整流设备的电源变压器。整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。 变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。

　　整流变压器是把电力网的三相交流电压变换为所需要的，一定相数的交流整流电压、经整流元件整流后变为所需要的直流电。整流变压器广泛应用于华工、冶金、电解、直流传动、直流冶炼、电厂励磁等工业设备中。

产品特点：

　　1、电气性能稳定：产品结合负载特点和电网电压波动、大气过电压情况，根据整流变压器的负载状况，确定合理、可靠的绝缘水平和绝缘模型，充分保证产品的电气性能可靠和稳定。产品环境安全系数≥1.67.

　　2、动稳定程度高：产品绕组有较高的机械强度，具有较强的抗突发能力，以满足极恶劣的负载环境。在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。产品具有较高的动稳定性。高抗阻，比同容量的电力变压器的阻抗高30%,以抑制di/dt,有效保护整流元件。

　　3、热稳定性好：先进的产品设计，严格控制产品的发热部位及最热点温升，并留有充分的温升裕度，如需要可在线圈内加添轴向油道，根据线圈负载损耗值选择冷却方式并合理分配油流量，达到更佳冷却效果，主要温升指标均比国标至少低5℃。线圈、引线采用铜导线，电流密度选取较低。

　　4、过载能力强：产品具有较强的过负载能力和过电压能力，可在额定负载情况下长期安全运行，可在110%过电压情况下满负载长期安全运行（环境温度40℃）;变压器与电机相联的端子上能承受1.5倍额定电流，历时5S.产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

　　5、性能指标优越：空载电流设计、制造值低于同容量S9系列变压器的国标规定值为依据，充分用户使用的经济性和可靠性。

　　6、节电效果明显，噪声低（<65dB）。

　　7、结构简化，外形美观；油箱采取防渗漏设计工艺，可杜绝油箱渗漏。

使用环境：

　　1、安装条件：户外安装

　　2、海拔高度：1200m

　　3、地震烈度：8度

　　4、气象条件

　　4.1、环境温度：-35℃～+40℃

　　4.2、日照强度：风速0.5s/时 0.1W/cm2

　　4.3、相对温度： 日平均不大于95% 月平均不大于90%(+25℃时)。

　　4.4、结冰厚度：25mm

　　4.5、更大风速：35m/s
