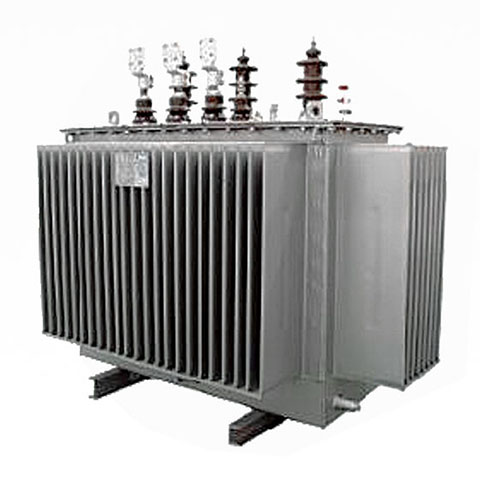

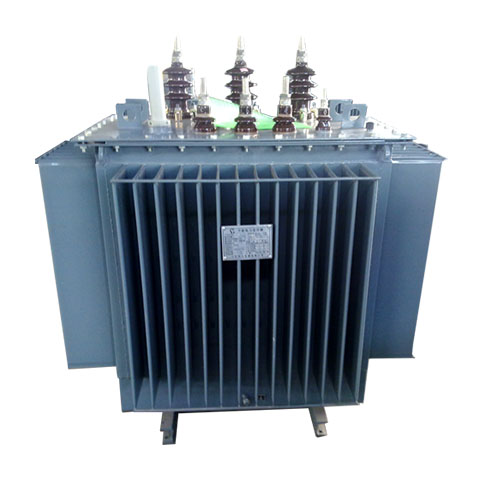

S11-M型叠铁芯配电变压器

S11、10KV级低损耗电力变压器说明：

　　S11、10KV级低损耗电力变压器执行标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

　　S11是三相油浸式R型、阶梯型卷铁心配电变压器。阶梯型三柱内外框卷制结构，均在最外层点焊不绑扎。铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。铁心为无接缝连续卷制而成。R型铁心片宽保证铁心截面为圆形，阶梯型铁心为多级片宽卷制而成。铁心卷铁成型后进行真空退火，消除了应力，降低了损耗。

　　S11、10KV级低损耗电力变压器采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

　　技术特点：

　　节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。

　　使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。

　　运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

　　占地面积小：S9-M、S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
