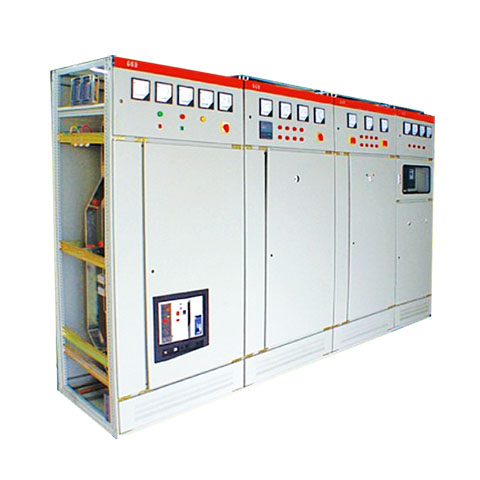

GGD型交流低压配电柜

交流低压配电柜说明：

　　GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz、额定工作电压380v,额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

　　GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

　　GGD型交流低压配电柜符合Iec439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控制设备》等标准。

交流低压配电柜特点：

　　GGD交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成。构件由本公司自行生产，按模块原理设计，通用系数高；专用零件定点配套，质量好、精度高。

　　充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。

　　按现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

　　柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型缘胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

　　装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

　　柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

　　柜体的防护等级为I P30,用户可根据环境的需要在I P20一I P40之间选择。

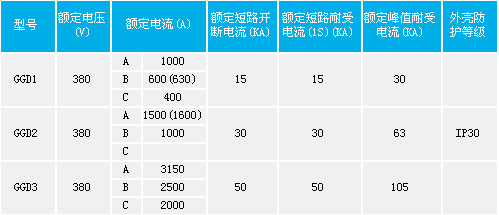

交流低压配电柜参数：

　　订货时请提供下列参数：

　　1、产品的全型号（包括主电路方案号和辅助电器方案号）

　　2、主电路系统组合顺序图

　　3、辅助电路电气原理图

　　4、柜内元器件清单

　　5、其它与产品正常使用条件不符的特殊要求使用条件：

　　1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃。

　　2、户内安装使用，使用地点的海拔高度不得超过2000m。

　　3、周围空气相对温度在更高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

　　4、设备安装时与垂直面的倾斜度不超过5%。

　　5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

　　6、用户有特殊要求时可与制造厂协商解决。

交流低压配电柜使用：

　　产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所储存。

　　产品的安装应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

　　产品在安装完毕后，投入运行前需进行如下项目的检查与试验：

　　a、检查柜体面漆有无脱落，柜内是否干燥、清洁。

　　b、电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

　　c、主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。

　　d、仪表指示与互感器的变化比及极性是否准确。

　　e、母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

　　f、辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确。

　　g、电路的接点是否符合电路原理图要求。

　　h、保护电路系统是否符合要求。

　　i 、用500伏兆欧表测量绝缘电阻值不得低于1兆欧。
